环氧树脂地坪一般的使用寿命在8-15年，但很多的停车场环氧树脂地坪往往在2-3年，甚至更短的时间内就会出现涂层的剥离破坏的情况。

1、环氧树脂地坪涂层凸起及裂缝

环氧树脂地坪涂层局部凸起，主要表现为出现直径2～5mm 和30～50mm 不同程度的凸起，主要原因是基层干燥不够，气体集聚在漆膜下面，涂膜面吸收水分而凸起，或者是由漆膜固化时有杂质未清理干净。涂层出现裂缝，表现为涂膜收缩开裂和涂层因基层裂缝而拉裂。

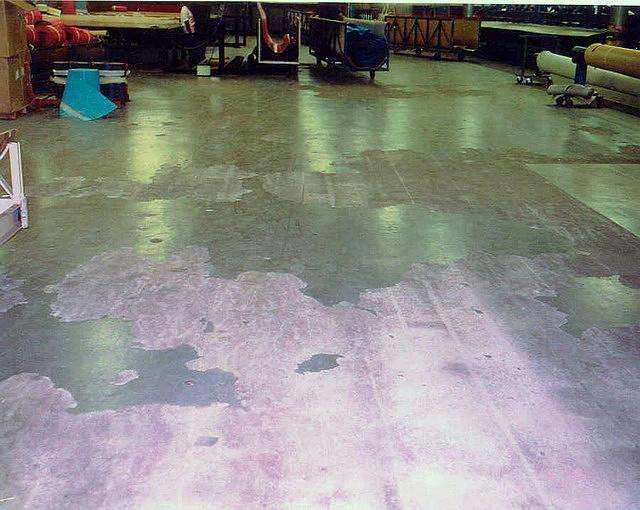

2、环氧树脂地坪涂层剥离破坏

环氧树脂地坪涂层大面积剥离破坏分两种情况：

a、环氧树脂层与混凝土基层结合界面破坏，表现为环氧涂层大面积出现脱落，而混凝土基层正常无损，直接原因是界面黏结力不足；

b、环氧涂层与混凝土基层表面砂浆结合紧密，破坏面出现在混凝土基层内部，破坏面位于混凝土基层的砂浆平面。这种破坏形式一般大面积出现，直接原因是混凝土的抗拉强度不足。

   一般在环氧树脂地坪漆施工后的一段时间后，环氧树脂地坪漆涂膜与基层之间的附着力出现问题，

使涂层小片脱离或者是与地面的整体脱离。出现这样的现象往往是环氧树脂地坪漆厂家在环氧树脂地坪

漆施工时没注意造成的。

  环氧树脂地坪涂层脱落的原因主要有以下五点

1、在施工前进行场内预处理不当，地面还有其余杂质如油污，水溶解物，锈迹等，施工环境清理不干净。

2、预处理距离环氧树脂地坪漆施工时的间隔时间过长，导致灰尘杂质出现在地表面。

3、处理地面时没有等基础地面完全干好就开始进行施工操作。须知在潮湿的地面上进行施工，就会有环氧地坪漆层脱离地面的风险存在。

4、地面材料基底与环氧树脂地坪漆涂层结合不理想，原因是基层表面光滑程度比较高，不易与其附着，也有可能是环氧地坪漆的涂料配置不适当，这需要根据当地环境因素来进行配置。

5、没有对地面层做烘干处理，或者烘干处理不足，导致环氧树脂地坪漆厂家在进行环氧树脂地坪漆施工时出现涂层不稳定脱落的现象。
